東莞民興電纜按照絕緣材料劃分電纜類型
按照絕緣材料劃分電纜類型
1、交聯聚乙烯絕緣電纜2、聚氯乙烯(PVC)絕緣電纜3、聚乙烯(PE)絕緣電纜4、橡膠絕緣電纜5、粘性油紙絕緣電纜6、不滴流油紙絕緣電纜7、充油電纜8、充氣電纜
電纜規格型號的含
比如:ZR-YJY22-8.7/10kV-3×240
?、偾鞍氩糠直硎拘吞枺篫R-YJY22阻燃交聯聚乙烯絕緣銅芯聚乙烯內護套雙層鋼帶鎧裝聚氯乙烯外護套。
②后半部分表示規格:8.7/10kV-3×240電纜設計的相電壓U0為8.7kV;電纜設計的線電壓U為10kV;三個線芯,每芯標稱截面為240㎜2。
電纜網中的兩個電壓概念
①電力系統電壓:電力系統正常運行時的額定電壓。如220V、380V、10kV、35kV、110kV、220kV、500kV等。
?、陔娎|產品電壓:表示為U0/U(Um)。如;6/10(12)kV、8.7/10(12)kV、21/35(40.5)kV、26/35(40.5)kV、64/110(126)kV。其中:U0:相電壓;U:線電壓;Um:設備可承受的“高系統電壓”的大值(高電壓)。

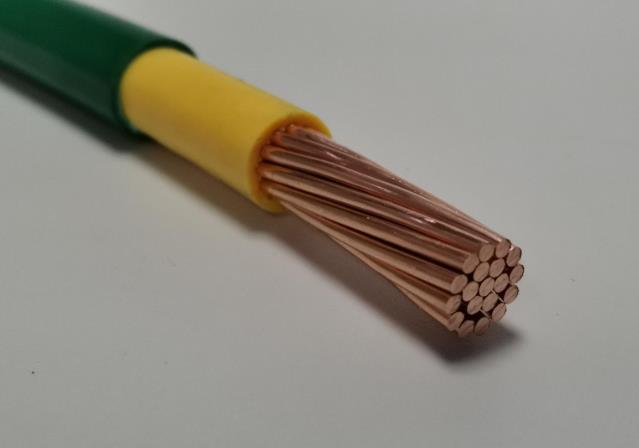

電力電纜的基本結構線芯
①作用是用來傳輸電能,常用材料為銅、鋁。
②截面積(計量單位平方毫米):為了便于制造和使用電纜的截面采取標準系列規格,我國的規定是:2.5、4、6、10、16、25、35、50、70、95、120、150、185、240、300、400、500、630、800、1000、1200、1400、1600、2000、2500等。
?、劬€芯結構:采取多根細絲絞合成束,之后經過模具進行壓緊,使緊壓系數從0.73提高到0.9以上,有利于進行壓接連接。
?、茈娎|導體電阻:導體本身具有電阻,通過電流時會發熱,其溫升數值是限制電纜載流量的關鍵因素。我們希望導體的電阻越小越好。
導體屏蔽層(也稱內屏蔽層、內半導電層)
①導體屏蔽層是擠包在電纜導體上的非金屬層,與導體等電位,體積電阻率為100~1000Ω?m。與導體等電位。
②一般情況3kV及以下低壓電纜沒有導體屏蔽層,6kV及以上的中高壓電纜都有導體屏蔽層。
?、蹖?dǎo)體屏蔽層主要作用:消除導體表面的坑洼不平;消除導體表面的效應;消除導體與絕緣之間的孔隙;使導體與絕緣之間緊密的接觸;改善導體周邊的電場分布;對于交聯電纜導體屏蔽層還具有抑制電樹生長和熱屏蔽作用。
絕緣層(也稱主絕緣)
?、匐娎|主絕緣具有耐受系統電壓的特定功能,在電纜使用壽命周期內,要長期承受額定電壓和系統故障時的過電壓,雷電沖擊電壓,保證在工作發熱狀態下不發生相對地或相間的擊穿短路。因此主絕緣材料是電纜的質量關鍵。
②交聯聚乙烯是一種良好的絕緣材料,現在得到廣泛的應用,其顏色為青白色半透明。其特性是:較高的絕緣電阻;能夠耐受較高的工頻、脈沖電場擊穿強度;較低的介質損失角正切值;化學性能穩定;耐熱性能好,長期允許運行溫度90℃;良好的機械性能,易于加工和工藝處理。
絕緣屏蔽層(也稱外屏蔽層、外半導電層)
①絕緣屏蔽層是擠包在電纜主絕緣上的非金屬層,其材料也是交聯材料,具有半導電的性質,體積電阻率為500~1000Ω?m。與接地保護等電位。
?、谝话闱闆r3kV及以下低壓電纜沒有絕緣屏蔽層,6kV及以上的中高壓電纜有絕緣屏蔽層。
?、劢^緣屏蔽層的作用:電纜主絕緣與接地金屬屏蔽之間的過渡,使之有緊密的接觸,消除絕緣與接地導體之間的孔隙;消除接地銅帶表面的效應;改善絕緣表面周邊的電場分布。
④絕緣屏蔽按照工藝分為可剝離型和不可剝離型,一般中壓電纜,35kV及以下采用可剝離型,好的可剝離絕緣屏蔽具有良好的附著力,剝離后沒有半導電顆粒殘留。110kV及以上采用不可剝離型。不可剝離型屏蔽層與主絕緣的結合更緊密,施工工藝要求更高。
金屬屏蔽層
?、俳饘倨帘螌影诮^緣屏蔽層外,金屬屏蔽層一般采用銅帶或銅絲,它是將電場限制在電纜內部,保護人身安全的關鍵結構。也是保護電纜免受外界電氣干擾的接地屏蔽層。
?、谠谙到y(tǒng)發生接地或短路故障時,金屬屏蔽層是短路接地電流的通道,其截面積應根據系統短路容量、中性點接地方式計算確定,一般10kV系統計算屏蔽層截面積推薦不小于25平方毫米。
?、墼?10kV及以上電纜線路中金屬屏蔽層是由金屬護套構成,既有電場屏蔽作用還有防水密封功能,同時還兼有機械保護功能。
?、芙饘僮o套的材料和結構一般采用波紋鋁護套;波紋銅護套;波紋不銹鋼護套;鉛護套等。另外有一種復合護套,是采用鋁箔貼在PVC、PE護套內的結構,在歐美的產品中使用較多。
特別適合采用電纜網的情況
重要辦公場所:黨政機關;科研院所;國際機構;使領館
線路密集的場所:如位于市區的變電站、配電室;發電廠;大型企業內;商業中心;CBD區域;金融中心;城市廣場;高層建筑;居民小區風景名勝;
